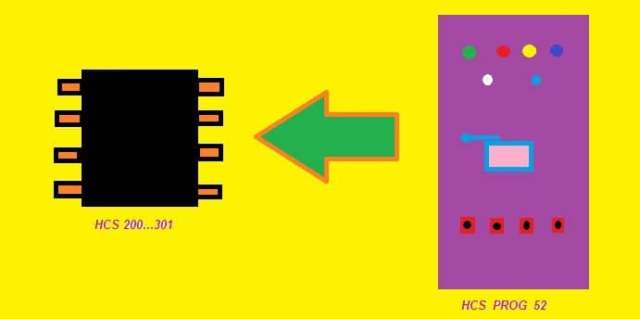

HCS_PROG – PROGRAMADOR DE HCS 200/201/300/301 COM AT89S52 (REF010)

Com o aumento de roubos, a indústria de alarme tem prosperado.  Temos também, os controles remotos de portões automáticos.   São   inúmeros  modelos e   a maioria utiliza pequenos controles remotos com o circuito integrado  HCS 200  a 301.  O preço de tais ‘chaveirinhos’ varia de R$10,00 a R$50,00 (depende do ‘luxo’).
Muitas vezes,  precisamos de  um  controle   remoto especifico para nossa aplicação (ex. alarme,painel de fila, portão).    Mas o HCS vem programado com uma  ‘chave’  (KEY)   própria e funciona somente em equipamento da mesma empresa,  com a mesma  ‘chave’.   E se pudéssemos ‘escolher’ a nossa ‘chave’ e reprogramar estes ‘chaveirinhos’ para nossa aplicação?

Com certeza, ficaria bem mais prático. Procurando informações sobre estes circuitos integrados na rede mundial, encontrei vários datasheets e até um modelo de programador usando um pic.     Mas o circuito parece  bem limitado, necessitando reprogramar este PIC cada vez que eu queiramos mudar, por exemplo, o ‘Serial Number’ ou a ‘Key’ . Mas serviu de base para este projeto – HCS_PROG, que usa um     AT89S52 ( com bastante memória de programa (8KB), uma EEprom externa do tipo 24C04 para salvar dados a serem programados, e mais alguns componentes como fontes,diodos, leds, resistores, etc. Veja o esquema abaixo:

Nota-se uma entrada DB9 (serial) para comunicar com um PC via um terminal serial (ex. HyperTerminal). Pode-se por este meio, configurar valores da chave a ser usada (Key 0…4), mudar o numero serial ( “Serial Number”), mudar o valor do numero discriminador (“Disc”), etc.   Sobre a   função de cada um dos dados, leia os datasheets do modelos, que não é muito difícil  de entender o funcionamento.
Ao ligar o HCS_PROG , já conectado ao PC e o terminal ligado a 9600 bauds, 8 bits, s/paridade,normal, deverá aparecer o nome do programador e nas linhas seguintes os comandos:

V= ver dados a serem gravados,
C= alterar dados (key,serial,etc),
G=gravar dados no HCS desejado ,
M= alterar o modelo que se deseja gravar e
A= ajuda.

Sem alterar manualmente o Serial Number, ele será automaticamente incrementado a cada chip programado com sucesso.
Também na função ‘D’ ‘Disc’ após clicar em ‘C’ , aparecerá se deseja fazer o numero de discriminação = aos 12 bits menos significativos da ‘Serial Number’. Penso que em futuros projetos deste blog, Disc=Ser será bem usado, por ser o método mais simples de determinar a aceitação ou não de uma transmissão.
Recapitulando: quando o ‘chaveirinho’ envia uma transmissão, junto vai um número chamado ‘discriminador’ que ,após a decriptação (desembaralhar) dos dados, se o valor de Disc for igual ao valor do Serial Number, basta apenas comparar estes no receptor. Se o valor de Disc no TX for diferente do Serial Number, teremos que salva-lo na memória EEprom da aplicação, ficando difícil usar o método de ‘aprender’ o controle.
Este programador, após ser escolhido os dados para os modelos, pode ser usado sem o PC (Stand Alone). No botão “modelo” podemos escolher de HCS 200 a 301. Também acenderá o respectivo led do modelo .
No botão “programar”, será usado para programar, e no led “sucesso/falha” teremos a seguinte indicação:
1 piscada – gravação bem sucedida
varias piscadas = falha na gravação.

Verifique se está usando modelo certo, se tem chip no soquete, etc.
Se ocorrer algum travamento, deverá ser usado o botão “reset”.
Lembre-se sempre: A chave programada no chip HCS tem que ser a mesma usada na Decriptação na aplicação. Se não , não haverá aceitação ao tentar ‘aprender’ o controle. Logicamente, este projeto visa apenas ajudar hobistas e não deve usado para fins comerciais. O codigo ASM é bem extenso, porque , com tanta memória, fiquei tentado a colocar muitas mensagens e não me preocupei muito com o tamanho das rotinas.   Por ora, temos uma Note Aplication que tem um circuito que pode ser usada para testar o sucesso da programação ou usar esta montagem do próprio blog, chamada de receptor genérico.  Breve teremos outras. Aguarde!

Segue abaixo o código ASM para o AT89s52:

HCS_PROG_ASM2

Segue abaixo o código HEX para o AT89s52:

HCS_PROG2_HEX

Segue os links para os datasheets abaixo:

HCS200 HCS201 HCS300 HCS301

Errata: Corrigido falha que não permitia mudar o Serial Number (os arquivos acima foram corrigidos).
Corrigido falha ao digitar ‘Config’.
Abaixo temos a visualização da tela do PC com o HyperTerminal rodando, ligado o programador.

Abaixo temos uma representação de como devemos inserir os vários valores de configuração, lembrando que o primeiro digito é o mais significativo e o segundo o menos significativo ( o que as vezes, gera confusão). Pode-se usar um “control_tester” para visualização.

Quanto a valores que devem ser setados antes de programar um HCS, deve-se dar atenção especial para o 12º byte ( byte11 de 16 bits), chamado de ‘CONFIGURATION WORD’ ou palavra de configuração. Veja o que é cada bit para cada modelo abaixo:

Modelo HCS 200

bit 0 = discrimination 0 ( o bit ‘LSB’ da palavra de ‘discriminação’ que será comparada com o valor recebido da parte encriptada)

bit1 = discrimination 1
